Universidad Nacional Abierta y a Distancia • UNAD

Matriz de Sustitución - Llave Inglesa

Estudio interactivo de rediseño, aligeramiento y análisis de materiales en herramientas de mano. Evaluación de propiedades mecánicas, estructurales y tribológicas.

Estudiante Leydi Daniela Sánchez Morales

Programa Diseño Industrial

Escuela ECBTI

Grupo 218012_18

Análisis Visual del Mecanismo

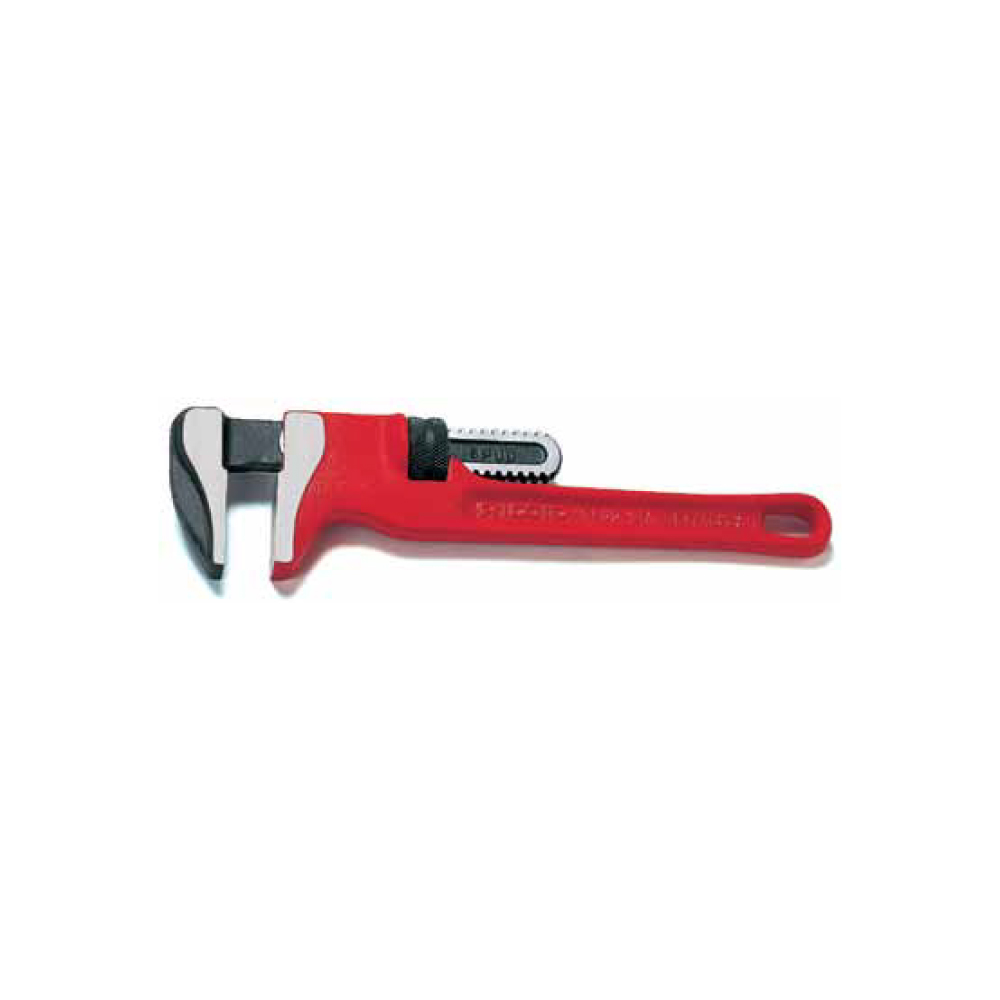

Llave Inglesa / Llave de Tubo RID-31400 Real

Matriz de Sustitución

1 Aligeramiento Estructural (Cuerpo y Mango)

Sustitución

2 Seguridad y Desgaste (Mordaza Móvil)

Sin cambios

3 Optimización Tribológica (Tornillo Sin Fin)

Sustitución

4 Integridad Estructural (Pasador / Eje)

Sin cambios

🔍

Selecciona un componente

Interactúa con el menú o haz clic directamente sobre las piezas numeradas del esquema técnico para estudiar las propiedades mecánicas y justificaciones técnicas de los materiales.

Conclusión de Eficiencia: Rediseño Bimaterial Híbrido

⚖️

Reducción de Masa

Reducción de la masa global cercana al 40%, optimizando significativamente la ergonomía de uso y disminuyendo la fatiga del operario.

⚙️

Ajuste Tribológico Suave

Mecanismo de ajuste autolubricado, de fricción reducida, libre de corrosión y que previene por completo los atascamientos habituales.

🛡️

Retención de Rigidez

Máxima durabilidad y rigidez estructural retenida con precisión milimétrica en las zonas críticas de transmisión de fuerzas mecánicas.
